ЧПУ — станок для скошения с двусторонним лезвием

CNC многосторонняя машина для формования канавок — это независимые инновационные продукты нашей компании, полностью независимые права интеллектуальной собственности, доступ к ряду национальных патентов и самостоятельно разработанный отраслевой стандарт «JB/T12525-2015».

По оценке авторитетных экспертов, оборудование обладает уникальной креативностью, передовыми технологиями, передовыми технологиями и надежной эксплуатацией, достигая международного ведущего уровня; Она решает технические задачи синхронной обработки многосторонних канавок листового металла, высокоточной резки и динамической устойчивости.

Многосторонняя строёвка с числовым управлением — это линия обработки канавок, которая может одновременно обрабатывать верхнюю канавку, нижнюю канавку и тупой край нескольких сторон листового металла одним подачем. Обработанная пластина покрывает различные пластины, такие как углеродистые стальные, высокопрочные и нержавеющие стальные пластины. Формы канавок обработки: I-образные, V-образные, K-образные, U-образные, переходные канавки и т.д. Толщина обработанной пластины варьируется от 4 мм до 300 мм, и её можно разделить на четыре серии продукции: односторонняя машина для формовки канавок, машина для формовки двусторонних канавок, трехсторонняя форма канавок и четырёхсторонняя канавка. Широко используется в мостах, контейнерах, стальных конструкциях, строительной технике, судостроении, ветровой энергетике, котлах и других отраслях.

Высокая эффективность обработки (более чем в 12 раз выше, чем у фрезерных станков для кромки и кромки)

Скорость подачи листового металла до 5 м/мин

Одновременная обработка верхних и нижних канавок и тупых краёв нескольких краёв листового металла может быть выполнена одним подачём.

Высокая точность обработки

Прямолинейность обработанного листа ≤ 0,5 мм / 10000 мм

Точность ширины обработанного листа ≤ 0,5 мм

Шероховатость поверхности канавки Ra≤ 12,5 мкм

Высокая степень автоматизации

Функции центрирования листового металла, позиционирования, подачи, регулировки угла канавки, точного управления резкой, захвата ящиков, рассеивания тепла и удаления щепы обеспечивают автоматическое управление.

Классификация моделей:

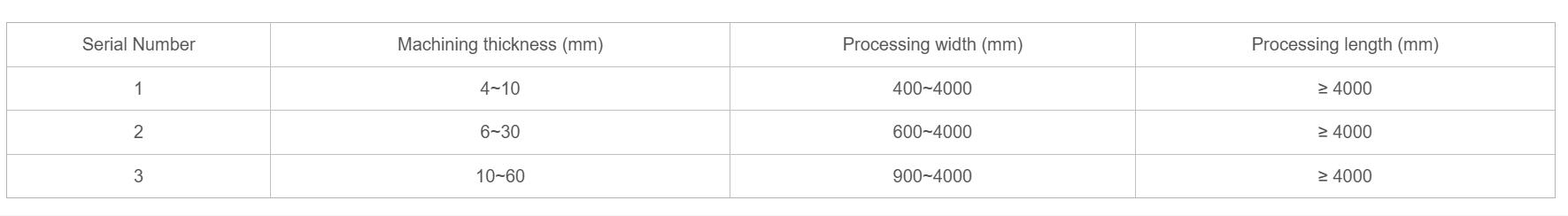

Тип формовочной пластины (применимо к толщине пластины ≤ 60 мм, меньше угла канавки)

Изменение угла канавки этой машины необходимо реализовать путём замены формовочной резки на соответствующий угол, а также можно обрабатывать I, V, K-образные канавки и т.д. Машина состоит из левой и правой основных машин. Каждая сторона основной машины состоит из 3 комплектов независимо приводящихся фрезерных блоков, которые соответственно завершают обработку верхней канавки, нижней канавки и тупого края с одной стороны. Левый и правый хосты могут автоматически регулировать ширину обрабатывающей пластины в соответствии с требованиями. Фрезерные агрегаты верхней и нижней канавок могут автоматически подавать воду горизонтально, изменяя размер тупого края. Модель имеет компактную структуру, мало контрольных точек и высокую стоимость производительности.

Обычные модели

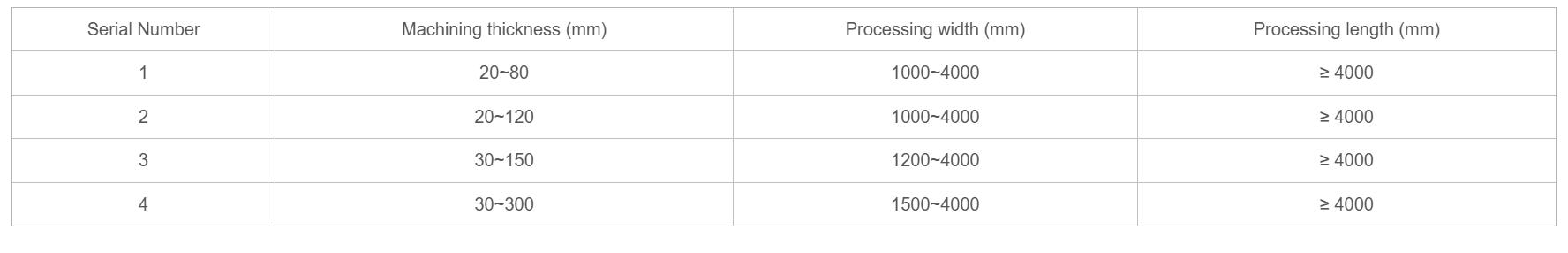

Регулируемый угол канавки (подходит для толщины пластины> 20 мм, угол канавки больше, можно обрабатывать U-образную канавку)

Станок может достичь регулируемого угла 0~45° без изменения режущей головки, может соответствовать разным углам обработки канавок, а также U-образную обработку канавок. Машина состоит из левой и правой основных машин. Каждая сторона основной машины состоит из 3 комплектов независимо приводящихся фрезерных блоков, которые соответственно завершают обработку верхней канавки, нижней канавки и тупого края с одной стороны. Левый и правый хосты могут автоматически регулировать ширину обрабатывающей пластины в соответствии с требованиями. Фрезерные агрегаты с верхним и нижним уклоном могут автоматически подавать газ горизонтально для изменения размера тупой кромки и имеют функции автоматической регулировки угла 0~45, подъёма вверх и вниз и т.д. При изменении угла канавки нет необходимости менять головку углового резака, а степень автоматизации высокая.
